Perspective de lanț de aprovizionare auto: Ghid de selecție a elementelor de fixare pentru corp și șasiu de EV -uri-Zhejiang Zhongrui Auto Parts Co., Ltd.

Acest articol se va concentra pe elementele de fixare critice din corp și șasiul EV-urilor, oferind o analiză aprofundată a parametrilor proprietății lor și oferind îndrumări specifice de selecție pentru a ajuta inginerii să construiască EV-uri mai sigure și mai fiabile.

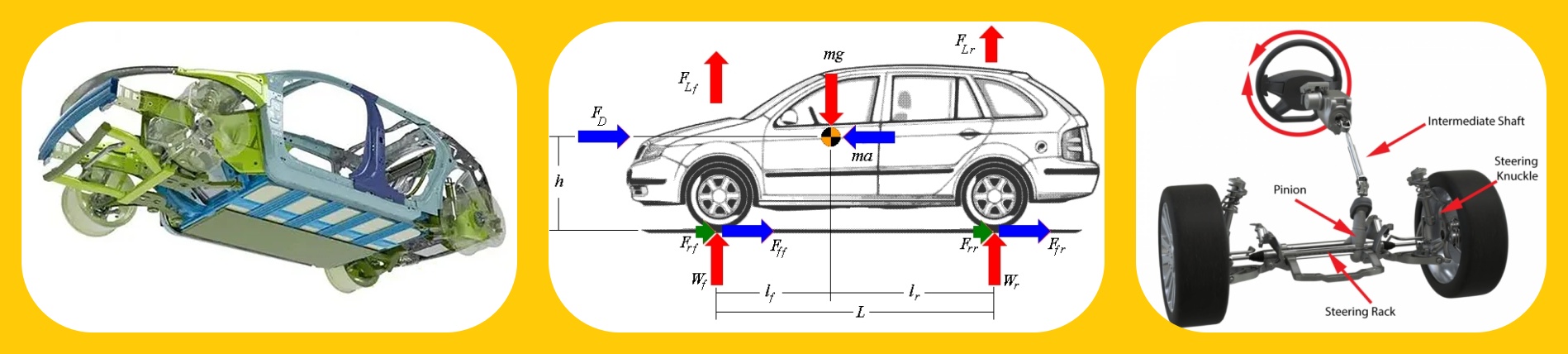

Analiza funcțională a elementelor de fixare în domenii cheie

Fixarea de fixare a pachetelor de baterii: ca componentă de bază a unui EV, pachetul de baterii trebuie să fie fixat în siguranță și în mod fiabil pentru a rezista la vibrații, impacturi și coliziuni potențiale în timpul funcționării vehiculului. Elementele de fixare trebuie să dețină rezistență ridicată, rezistență la oboseală și o protecție excelentă a coroziunii pentru a asigura siguranța pachetului de baterii în toate condițiile de funcționare.

Fixerile de montare a sistemului de motor/e-drive: Motorul și sistemul de drive sunt sursa de alimentare a vehiculului, iar elementele de fixare ale lor trebuie să reziste cuplului și vibrațiilor generate în timpul funcționării motorului, asigurând o putere de putere stabilă. Forța ridicată și rezistența la slăbire sunt cerințe critice pentru aceste elemente de fixare.

Elementele de fixare a conexiunii la suspensie: Sistemul de suspensie afectează în mod direct manipularea și confortul de călătorie al vehiculului, iar elementele de fixare ale conexiunii sale trebuie să suporte sarcini dinamice complexe, inclusiv tensiune, compresie, forfecare și îndoire. Forța ridicată a oboselii și performanțele fiabile de blocare sunt esențiale.

Mecanismul de direcție de fixare a mecanismului: fiabilitatea sistemului de direcție este direct legată de siguranța la conducere, iar elementele de fixare ale acestuia trebuie să asigure poziționarea precisă și conectarea sigură a mecanismului de direcție, în ciuda cuplului și a impactului în timpul operațiunilor de direcție. Forța ridicată și rezistența la slăbire sunt cerințe fundamentale.

Fabricate de conectare a sistemului de frânare: Sistemul de frânare este o garanție critică de siguranță pentru vehicul, iar elementele de fixare ale conexiunii sale poartă forțe de frânare imense în timpul decelerației vehiculului. Acestea trebuie să posede o rezistență și o fiabilitate extrem de ridicată pentru a preveni insuficiența frânei din cauza defecțiunii de fixare.

Componenta structurală a corpului de îmbinare a elementelor de fixare: rezistența la conexiune a componentelor structurale ale corpului afectează în mod direct rigiditatea generală a vehiculului și siguranța accidentelor. În funcție de diferitele caracteristici de stres ale punctelor de conectare, trebuie să fie selectate elementele de fixare cu rezistență adecvată și metode de îmbinare, cum ar fi șuruburile de înaltă rezistență, șuruburile de auto-atingere și niturile.

Ghid de selecție specific de fixare pentru sisteme EV cheie

Fixarea pachetului de baterii: este recomandat să utilizați șuruburi de oțel din aliaj de înaltă rezistență (gradul 10.9 sau mai mare) cu un dacromet sau acoperire din aliaj de zinc-nichel, combinate cu piulițe de blocare sau șuruburi de blocare înaltă, cu acoperiri anti-pierdere, pentru a se asigura că pachetul de baterii nu se detașează în caz de coliziune a vehiculului.

Montarea sistemului de motor/e-drive: Selectați șuruburile de oțel din aliaj de înaltă rezistență (gradul 10.9 sau mai mare) și implementați măsuri eficiente anti-desfășurare (cum ar fi piulițe de blocare sau adezivi de blocare a firului) pentru a rezista cuplului și vibrațiilor generate în timpul funcționării motorului.

Conexiuni de suspensie: Utilizați șuruburi de oțel din aliaj cu rezistență ridicată (gradul 10.9 sau mai mare), combinate cu piulițe auto-blocare sau șaibe de blocare pentru a asigura fiabilitatea conexiunilor sub sarcini dinamice complexe.

Conexiuni ale sistemului de frânare: Alegeți șuruburile de oțel din aliaj de înaltă rezistență (gradul 12.9) cu tratament anti-coroziune de înaltă calitate pentru a vă asigura că pot rezista la imensul forțe de frânare și să protejeze siguranța conducerii.

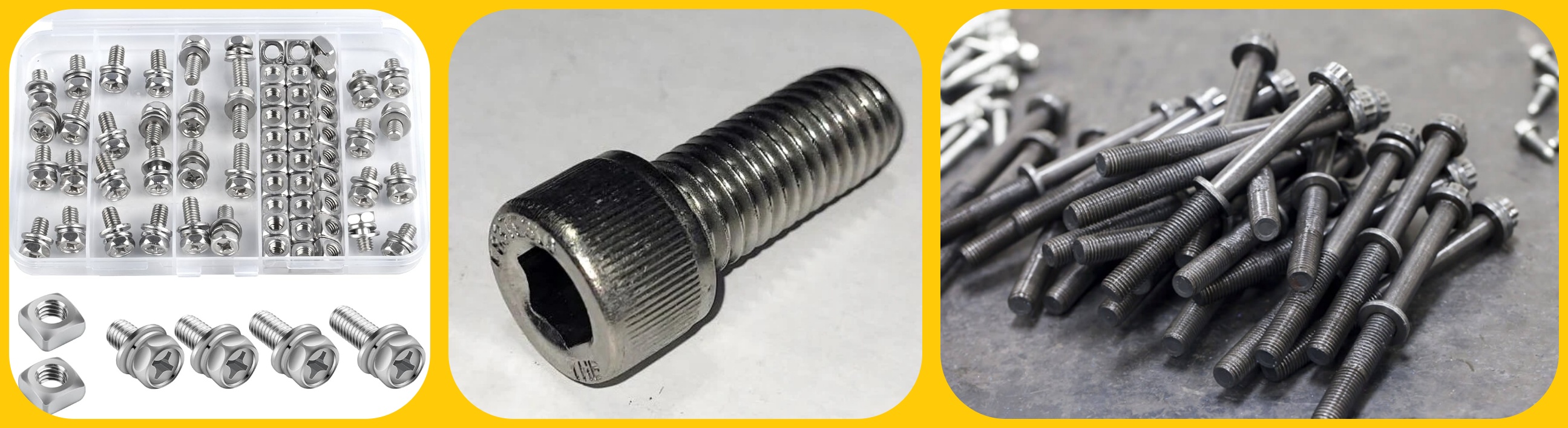

Proprietăți cheie
Grad de forță:

Definiție: indică rezistența la eșec la tracțiune a șuruburilor/știfturilor (de exemplu, 8.8, 10.9, 12.9). Exemplu: Gradul 8.8 are R M ≥ 800 MPa și R E L ≥ 640 MPa.
Selecție: zone cu stres ridicat (suspensie, frâne, baterie): utilizați note mari (≥10.9). Structura generală: selectați pe baza stresului real (de exemplu, 8.8).

Material:

Tipuri obișnuite: oțel carbon, oțel din aliaj, oțel inoxidabil (304, 316).
Selecție: rezistență ridicată: oțel din aliaj cu tratament termic. Rezistența la coroziune (șasiu, expusă): oțel inoxidabil sau oțel carbon tratat. Lightweighting: Luați în considerare aliaje ușoare, de înaltă rezistență, dacă puterea permite.

Tratament la suprafață:

Tratamente comune: placare cu zinc, galvanizare la cald, dacromet, fosfat, oxid negru.
Selecție: Prevenirea generală a ruginii (interior): placare cu zinc. Prevenirea mai mare a ruginii (exterior, umed): galvanizare la cald sau dacromet (de obicei> 500h spray de sare). Coroziune severă (coastă, chimică): oțel inoxidabil sau tratamente speciale. Fricțiune: Luați în considerare impactul tratamentului asupra coeficientului de frecare.

Performanță anti-slăbire:

Metode obișnuite: șaibe cu arc, piulițe de blocare (inserție de nylon, all-metal), șaibe de blocare, adezivi de blocare a firului.
Selecție: vibrații generale: șaibe cu arc. Vibrație medie/mare (montaj motor, suspensie): piulițe de blocare sau adezivi de blocare a firului. Cuplul de blocare ar trebui să îndeplinească standardele. Cazuri speciale: șaibe mecanice de blocare.
Date: consultați datele de testare a vibrațiilor furnizorului pentru blocarea piulițelor.

Dimensiuni și specificații:

Definiție: diametrul firului, pasul, lungimea, forma capului etc.
Selecție: potriviți -vă nevoile de spațiu de instalare și încărcare. Asigurați -vă o implicare corectă a firului.
Standarde: standarde naționale sau industriale relevante.

Preîncărcare:

Definiție: forța axială aplicată în timpul strângerii, crucială pentru fiabilitatea articulațiilor.
Selecție: calculați și aplicați o preîncărcare adecvată pe baza importanței conexiunii, a încărcăturii și a rezistenței la fixare. Folosiți chei de cuplu pentru control.
Referință: manuale de inginerie și standarde pentru calcul.
