Compararea DIN 6921 și GB/T 16674 HEX FLANGE BOLTS-DIMENSIUNII-Substitutabilitate-aplicații, Inventar curent

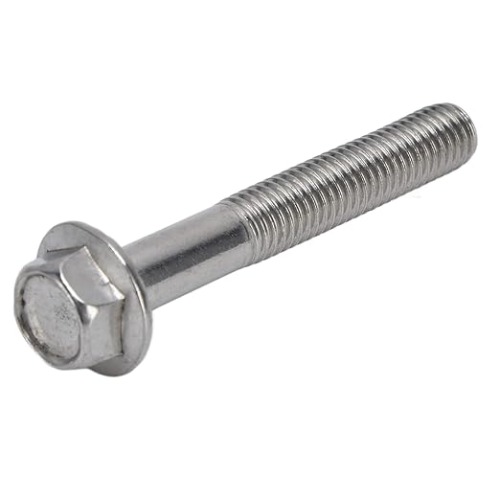

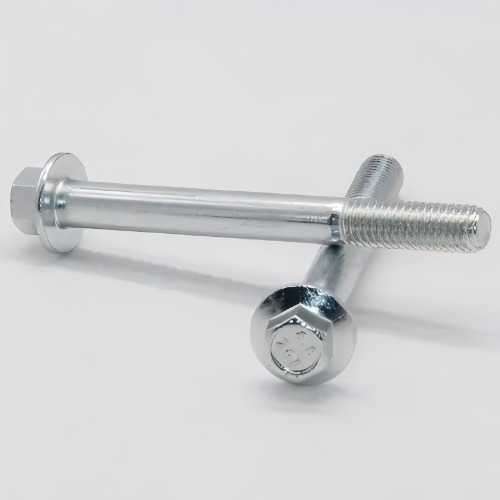

Șuruburile cu hexagon cu flanșă sunt elemente de fixare critice utilizate pe scară largă în numeroase industrii, oferind o suprafață de rulment mai mare sub cap în comparație cu șuruburile hexagonice standard, eliminând astfel necesitatea unei mașini de spălat separate în multe aplicații. Două standarde comune care reglementează aceste elemente de fixare sunt standardul german DIN 6921 și standardul național chinez GB/T 16674. În timp ce ambele definesc șuruburile de un tip similar, înțelegerea cerințelor lor specifice este esențială pentru aplicarea și aprovizionarea corectă.

Prezentare generală a standardelor

• DIN 6921: șuruburi hexagonale cu flanșă: Acest standard specifică caracteristicile pentru șuruburile hexagonale cu fire metrice și o flanșă circulară sub cap. Este un standard german de lungă durată, care a înregistrat o utilizare pe scară largă la nivel internațional, în special în contextele de inginerie europeană.

• GB/T 16674: șuruburi hexagonale cu flanșă: Acesta este standardul național chinez pentru șuruburile hexagonale cu flanșă. La fel ca multe standarde moderne GB, GB/T 16674 este adesea armonizat cu standardele internaționale, urmărind compatibilitatea cu practicile globale, făcând referire frecventă la standardele ISO (deși nivelurile specifice de armonizare pot varia). Este standardul principal pentru acest tip de șurub în China.

Comparație de parametri dimensională

În timp ce ambele standarde descriu același tip de șurub, pot exista diferențe subtile în dimensiunile și toleranțele specificate. Dimensiunile cheie de luat în considerare includ:

1. Dimensiunea firului și tonul: Ambele standarde acoperă fire metrice standard (de exemplu, M5, M6, M8, M10, etc.) cu gropi corespunzătoare. Pentru dimensiuni comune, dimensiunile nominale ale firului sunt în general identice, respectând standardele de bază ale firului metric (cum ar fi ISO 262).

2. Peste apartamente (dimensiunea cheii): Dimensiunea de -a lungul apartamentelor hexagonice, care determină dimensiunea cerută a cheii, este de obicei standardizată pentru dimensiunile de fir date și este adesea aceeași între cele două standarde, reflectând acorduri internaționale (cum ar fi potențial ISO 4162 sau similar).

3. Înălțimea capului: Înălțimea totală a capului de șurub (cu excepția flanșei) poate fi similară între DIN 6921 și GB/T 16674 pentru dimensiuni corespunzătoare, dar pot exista variații ale toleranțelor sau valorilor de înălțime specifice pentru anumite intervale.

4. Diametrul flanșei: Diametrul flanșei integrate este o dimensiune critică care afectează suprafața rulmentului. Deși este adesea comparabil, ar putea exista mici diferențe în diametrele sau toleranțele flanșei specificate între cele două standarde, în special pentru dimensiunile mai mari ale șuruburilor.

5. Grosimea flanșei și forma: Diferențele pot fi uneori găsite în grosimea flanșei minime/maxime sau în profilul exact al marginii flanșei (de exemplu, șamfer sau rază).

6. Lungimea șurubului: Ambele standarde acoperă o gamă de lungimi standard ale șurubului pentru fiecare dimensiune a firului. Lungimile standard disponibile ar putea varia ușor între specificațiile celor două standarde.

7. Toleranțe: Chiar dacă dimensiunile nominale sunt aceleași, toleranțele (variații admisibile) pentru dimensiuni precum înălțimea capului, diametrul flanșei sau diametrul minor al firului pot diferi, afectând intercambiabilitatea în aplicațiile de precizie.

În rezumat cu privire la dimensiuni: Pentru multe dimensiuni comune și în aplicații non-critice, dimensiunile majore (fir, pe apartamente) sunt adesea foarte similare sau identice. Cu toate acestea, Aplicațiile critice necesită o verificare atentă a tuturor dimensiunilor, toleranțelor și specificațiilor materiale specifice enumerate în documentele standard curente respective.

Evaluarea substituibilității

Poate fi înlocuit un șurub DIN 6921 cu un șurub GB/T 16674 și invers?

• Potențial de substituibilitate: Datorită similitudinii fundamentale a proiectării și a corespondenței de multe ori în dimensiunile nominale cheie (în special dimensiunea firului și în apartamente), DIN 6921 și GB/T 16674 șuruburile sunt Adesea considerate substituibile pentru multe aplicații de fixare cu scop general sau non-critic. Dacă gaura de foraj găzduiește firul, apartamentele care se potrivește cu instrumentul, iar flanșa oferă o suprafață de rulment suficientă pentru cerințele articulației, substituirea articulației MAI să fie acceptabil.

• Limitări și riscuri:

  • Stack-up toleranță: Diferențe ușoare de toleranțe pot duce la probleme în ansamblurile cu autorizații strânse sau potriviri critice.

  • Distribuția încărcăturii: Variațiile diametrului flanșei sau a grosimii ar putea afecta distribuția forței de prindere, ceea ce este crucial în aplicații cu stres ridicat sau predispuse la vibrații.

  • Grad materiale și clase de forță: În timp ce ambele standarde acoperă diverse clase de forță (de exemplu, 8.8, 10.9), compozițiile materiale specifice, cerințele de testare sau convențiile de marcare ar putea avea diferențe subtile, așa cum sunt definite de standardele de guvernare respective.

  • Criticitatea aplicației: Pentru aplicațiile în care eșecul ar putea duce la riscuri semnificative de siguranță, compromis structural sau costuri ridicate (de exemplu, sisteme de siguranță auto, îmbinări critice ale mașinilor), respectând strict standardul specificat (DIN 6921 sau GB/T 16674). Înlocuirea este nu este recomandat fără validare și aprobare a ingineriei minuțioase.

Concluzie privind substituibilitatea: Deși este posibil în roluri mai puțin solicitante din cauza asemănărilor dimensionale, înlocuirea este Nu este o înlocuire garantată unu la unu . Evaluați întotdeauna cerințele specifice ale aplicației și, pentru utilizări critice, Consultați standardele oficiale sau solicitați sfaturi în domeniul ingineriei experților Înainte de a înlocui unul pentru celălalt.

Scenarii tipice de aplicare

Atât șuruburile hexagonale cu flanșă DIN 6921, cât și GB/T 16674 sunt elemente de fixare versatile utilizate într -o gamă largă de aplicații, unde este necesară o îmbinare sigură cu o suprafață de rulment integrată. Scenariile comune includ:

• Conexiuni generale de șasiu: Folosit pentru conexiuni generale pe subframe, membri încrucișați, suporturi pentru motor, componente de suspensie și alte elemente structurale din ansamblurile șasiului vehiculului. Flanșa integrată ajută la distribuirea sarcinilor în mod eficient pe suprafețele potențial inegale sau mai moi.

• Utilaje și echipamente: Componentele de fixare în diferite tipuri de utilaje, echipamente industriale, utilaje agricole și echipamente de construcții, unde sunt necesare îmbinări robuste și fiabile.

• Sub-asambluri auto: Folosit în numeroase sub-asambluri auto dincolo de șasiul principal, inclusiv sisteme de evacuare, montare a scaunelor, bracktry și multe altele.

• Electronică și corpuri electrice: Senzori de fixare, unități de control, suporturi de cablaj, cutii de joncțiune, puncte la sol și alte componente electrice și electronice la structuri sau incinte. Flanșa ajută la prevenirea deteriorării carcaselor componente și oferă o suprafață de contact stabilă.

• Fabricarea metalelor: Alăturarea profilurilor din tablă sau structurale în lucrările generale de fabricație.

• Aparate: Utilizat în diverse aparate gospodărești și industriale pentru fixarea structurală.

Concluzie

Standardele DIN 6921 și GB/T 16674 definesc șuruburile hexagonale flanșate care sunt similare structural și dimensional în multe aspecte cheie, facilitând utilizarea lor comună în diferite regiuni de producție. Deși adesea substituibil în aplicațiile generale, diferențele potențiale în toleranțe, dimensiuni specifice și cerințe materiale înseamnă că aderarea strictă la standardul specificat este crucială pentru aplicațiile critice. Înțelegerea cerințelor fiecărui standard permite producătorilor și inginerilor să selecteze elementul de fixare corespunzător, asigurând performanță, siguranță și conformitate.
