O scufundare profundă în ace de precizie - paralel, Clevis și pini împărțiți | Piese auto Zhejiang Zhongrui, elemente de fixare personalizate de autovehicule de înaltă calitate
În proiectarea complexă și fabricarea vehiculelor moderne, în timp ce atenția se concentrează adesea pe componente majore, fiabilitatea și performanța unor nenumărate piese mai mici sunt la fel de critice. Elementele de fixare de precizie, adesea nevăzute, sunt linia de siguranță, durabilitate și asamblare eficientă.

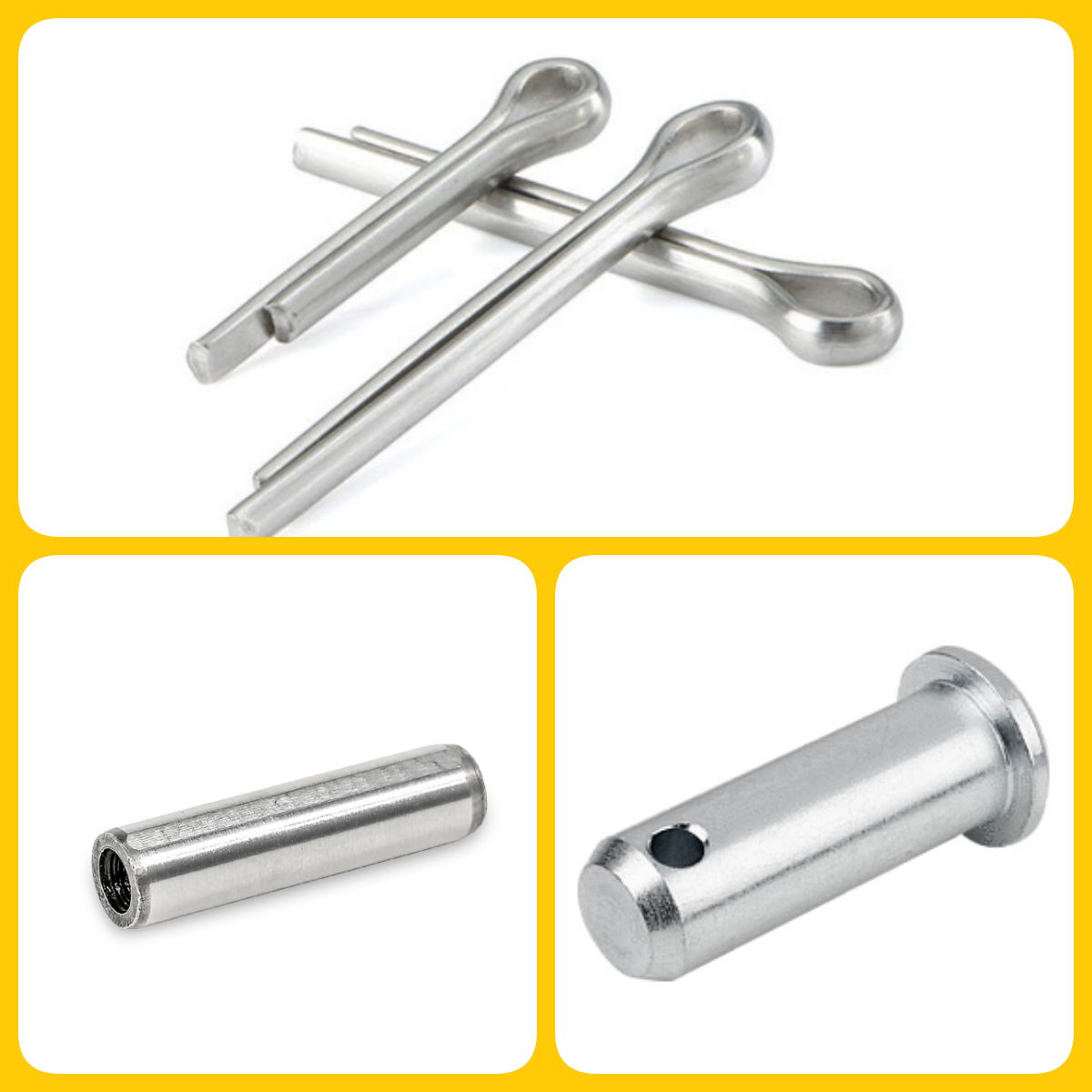

La piesele auto Zhejiang Zhongrui, suntem specializați în furnizarea de soluții de fixare standardizate de înaltă calitate pe care se bazează industria auto mondială. Astăzi, explorăm trei tipuri fundamentale de pini - pini paralele cu fir intern, pini Clevis cu cap și pini despărțiți - evidențiind rolurile lor specifice, avantajele cheie și importanța standardelor internaționale precum GB/T, DIN, ISO și JIS pentru integrarea auto nu este fără probleme.
Înțelegerea acestor componente vitale este esențială pentru inginerii auto, proiectanții, specialiștii în achiziții și profesioniștii din producție care se străduiesc pentru excelență.
1. Pinuri paralele cu fir intern: aliniere de precizie cu ușurință de întreținere
Precizia este esențială în multe sub-asambluri auto, în special în cazul în care componentele trebuie să fie localizate cu exactitate în raport cu celălalt. Pinii paralele cu firul intern sunt proiectate special în acest scop, oferind aliniere precisă și o potrivire sigură de interferență.
Ce sunt: acești pini cilindrici solizi au un diametru extrem de controlat pentru o potrivire perfectă în găuri găurite cu precizie. O caracteristică de distincție a cheilor este firul intern la un capăt, conceput pentru a accepta un șurub de tracțiune.
De ce contează în automobile:
Poziționare exactă: critică pentru funcționalitatea pieselor de împerechere. În transmisii, de exemplu, alinierea precisă a angrenajelor și a arborelor este esențială pentru transferul de putere lină și pentru prevenirea uzurii premature.
Secure interferență potrivită: oferă o îmbinare puternică capabilă să reziste la vibrații și forțe de forfecare inerente funcționării vehiculului.
Întreținere simplificată: firul intern este un avantaj semnificativ. Când componentele au nevoie de demontare pentru întreținere sau reparație, un șurub de tracțiune poate fi introdus în fir, permițând extragerea știftului fără a deteriora materialul înconjurător sau știftul în sine. Acest lucru reduce timpul de oprire și simplifică procesele complexe de asamblare/demontare în mediile de fabricație și servicii.
Avantaje cheie pentru aplicațiile auto:
Precizie garantată: fabricată la toleranțe strânse (de exemplu, conform DIN 7979 sau ISO 8735), asigurând alinierea fiabilă și repetabilă.
Facilitează demontarea: firul intern simplifică drastic extracția în comparație cu pinii solizi, minimizând daunele potențiale.
Performanță durabilă: de obicei făcută din oțel întărit, oferind o rezistență ridicată la forfecare și rezistență la uzură.
Materiale versatile: potrivite pentru îmbinarea componentelor realizate din materiale auto comune precum oțel, aliaje de aluminiu și anumite compozite.
Aplicații auto ideale:
Ansambluri de transmisie: localizarea arborelor, rulmenților și componentelor de locuință.
Alinierea blocului de motor: poziționarea capetelor sau a galeriei.
Corpuri de fabricație: asigurarea configurației exacte pentru procesele de sudare sau prelucrare.
Alinierea matriței și mucegaiului: menținerea preciziei în echipamentele de ștampilare sau de modelare prin injecție.
Standardizare și intercorgeală: Acești pini sunt definiți de diverse standarde: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Echivalența notată în standarde precum GB/T 120.2 și ISO 8735 este crucială. În timp ce detaliile și materialele dimensionale pot varia ușor la toate standardele enumerate, conceptul de bază al unui pin paralel de precizie cu un fir intern pentru extracție este consecvent. Înțelegerea acestor standarde ajută producătorii de automobile să surseze pini echivalenți de înaltă calitate de la diverși furnizori globali, asigurând performanțe fiabile, indiferent de originea specifică a producției (cu condiția ca gradul de materiale și clasa de toleranță să îndeplinească cerința aplicației).
2. Pinii Clevis cu cap: activarea pivotului și a legăturii în sistemele auto
Multe sisteme auto se bazează pe componente care pivotează sau articulează, de la legături de direcție la ansambluri de pedale. Pinii Clevis cu cap sunt elemente de fixare fundamentale pentru crearea acestor puncte cruciale de balamale.
Ce sunt: Pinii Clevis sunt pini cilindrici care nu sunt filete, cu un cap la un capăt și unul sau mai multe găuri la celălalt, concepute pentru a fi introduse printr-un Clevis (un montaj în formă de U cu găuri în capete) și securizat, de obicei cu un știft sau un pin de cotter. Capul oferă o suprafață de rulment și împiedică pinul să treacă în întregime prin ansamblu.
De ce contează în automobile:
Puncte de pivot fiabile: creează o axă sigură, cu frecare scăzută, pentru mișcarea de rotație între componente.
Acoperirea unghiului unghiular: Proiectarea permite în mod inerent un anumit grad de mișcare unghiulară, esențial în legăturile care se deplasează prin arcuri sau se confruntă cu o ușoară aliniere greșită în timpul funcționării.
Rulment de încărcare: proiectat în principal pentru a gestiona forțele de forfecare (forțe perpendiculare pe axa știftului).
Asamblare/demontare simplă: Metoda de proiectare și asigurare a capului (pin împărțit) facilitează instalarea și îndepărtarea relativ rapidă pentru întreținere sau reglare.
Avantaje cheie pentru aplicațiile auto:
Legătură robustă: oferă o conexiune puternică pentru componentele pivotante în sistemele care se confruntă cu sarcini dinamice.
Opțiuni de protecție împotriva coroziunii: Disponibil în materiale precum oțel inoxidabil sau cu finisaje precum placarea cu zinc sau dacromet, crucial pentru rezistența degradării mediului (umiditate, sare, substanțe chimice), prelungirea duratei de viață și asigurând fiabilitatea.
Design standardizat: definit după standarde precum DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, asigurând consistența dimensională și compatibilitatea cu armăturile standard Clevis.
Ușurința de întreținere: Proiectarea în cap și metodele comune de asigurare permit inspecția, lubrifierea sau înlocuirea simplă.
Aplicații auto ideale:
Sisteme de direcție: capetele tijei de legătură, brațele de direcție.
Sisteme de frână: legături pedale, anumite pivoti de etrier (verificați evaluările de încărcare).
Legături de suspensie: conectarea diferitelor brațe și tije (verificați evaluările de încărcare).
Mecanisme de acționare: zăvoare pentru uși, lansări de capotă/portbagaj, legături de accelerație.
Cutii de pedale: pivoti de frână, ambreiaj și accelerație.
Mecanisme de scaun: reglatori și balamale.
Standardizare și intercambiabilitate: Pinii Clevis sunt definiți în numeroase standarde, inclusiv GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. În timp ce ISO 2341 este adesea considerat o contrapartidă internațională directă la DIN 1444 și GB/T 882 (forma B), variații ale gradelor materiale (de exemplu, clase de proprietăți SAE vs. ISO), toleranțe (clasele de produs A/B) și dimensiuni specifice există între standarde. Cu toate acestea, înțelegerea acestor standarde permite producătorilor auto să selecteze pini care să îndeplinească rezistența la forfecare necesară și cerințele dimensionale, facilitând flexibilitatea aprovizionării furnizorilor globali, asigurând în același timp performanța în aplicațiile de legătură.
3. Pinii despărțiți (pini de cotter): blocare simplă, fiabilă, împotriva slăbirii
Adesea utilizate împreună cu ace Clevis, piulițe de castel sau piulițe cu fante, pinii despărțiți (numiți în mod obișnuit pini de cotter în America de Nord) sunt un dispozitiv de blocare mecanic de bază, dar excepțional de eficient.
Ce sunt: pinii despărțiți sunt ace de metal semi-rigid, cu un cap pe un capăt și o despărțire pe lungime, permițând răspândirea celor două jumătăți să fie răspândite după introducere.
De ce contează în automobile:
Mecanismul de blocare pozitiv: acționează ca o barieră fizică, împiedicând alte elemente de fixare (cum ar fi piulițele) sau pinii (cum ar fi pinii Clevis) să se sprijine din cauza vibrațiilor, rotației sau forțelor externe.
Siguranță Back-up critică: în aplicații precum fixarea piulițelor castelului pe rulmenții roții sau legăturile critice, știftul împărțit este o redundanță vitală de siguranță, prevenind defecțiunea catastrofală dacă elementul de fixare primar se dezlănțuie.
Inspecție vizuală rapidă: Dacă un știft despărțit este instalat corespunzător, iar capetele sunt răspândite este ușor de verificat în timpul verificărilor de rutină.
Soluție economică: un proces de proiectare și fabricație simplă le face o metodă de blocare foarte rentabilă.
Avantaje cheie pentru aplicațiile auto:
Anti-slăbire fiabilă: oferă o blocare mecanică simplă esențială în mediile auto de înaltă vibrație.
Instalare manuală ușoară: necesită instrumente minime (clește sau ciocan) și fără abilități speciale.
Aplicabilitate largă: utilizat pe o gamă largă de diametre pentru a asigura diverse dimensiuni de piulițe, șuruburi și pini.
Opțiuni de rezistență la coroziune: disponibile în materiale precum oțelul placat cu zinc (standard pentru rentabilitate și protecție de bază) sau oțel inoxidabil pentru o durabilitate sporită în zonele expuse.
Respectarea standardelor: fabricate la specificații precum DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, asigurând calitatea materialului și consistența dimensională pentru o potrivire și funcție fiabilă. ISO 1234 și DIN 94 sunt considerate pe scară largă echivalente cu GB/T 91.
Aplicații auto ideale:
Securizarea piulițelor castelului: pe rulmenții roții, axele și componentele suspensiei.
Blocarea pinilor Clevis: în legături, suspensie și frână.
Fixarea nucilor de jug: în componentele tracțiunii de antrenare.
Securizarea acelor și a elementelor de fixare: în diferite brațe de control, tije de legătură și componente ale șasiului, unde este nevoie de o blocare simplă.
Standardizare și intercambiabilitate: Pinii despărțiți sunt foarte standardizați la nivel global, definite de standarde precum GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Echivalența puternică între GB/t 91, ISO 1234 și DIN 94 asigură că producătorii de automobile pot sursa în mod fiabil pini împărțiți interschimbabili de la furnizori din întreaga lume, asigurând o calitate constantă și potrivite pentru sarcinile de blocare critice pentru siguranță. Diferite standarde pot specifica materiale sau finisaje ușor diferite, dar funcția de bază și seria dimensională sunt aliniate în mare măsură în formele lor echivalente.
Zhejiang Zhongrui Piese auto: partenerul dvs. în Fixarea automobilelor de precizie
La piesele auto Zhejiang Zhongrui, înțelegem rolurile critice pe care acești pini aparent simpli le joacă în fiabilitatea și siguranța ansamblurilor auto. În calitate de producător certificat IATF 16949, ne-am angajat să producem pini paraleli de înaltă calitate cu fir intern, pini Clevis cu cap, pini împărțiți și o gamă largă de alte elemente de fixare auto care îndeplinesc standarde internaționale stricte, inclusiv GB/T, DIN, ISO, JIS și ASME.
Experiența noastră în fabricarea de precizie, controlul riguros al calității și înțelegerea profundă a echivalențelor standard internaționale vă asigură că primiți elemente de fixare fiabile și interschimbabile, optimizate pentru performanța în medii auto. Indiferent dacă aveți nevoie de un PIN GB/T standard cu un echivalent ISO cunoscut sau aveți nevoie de îndrumări pentru selectarea pinului din dreapta pentru o aplicație specifică, echipa noastră este gata să vă ajute.
Partener cu noi pentru a -ți eficientiza aprovizionarea, pentru a -ți îmbunătăți rezistența lanțului de aprovizionare și pentru a asigura calitatea neclintită a elementelor de fixare care îți țin vehiculele împreună. Aflați mai multe despre capacitățile noastre și explorați gama noastră cuprinzătoare de soluții de fixare a automobilelor. Accesați site -ul nostru web sau contactați -ne astăzi.
