Perspective privind fixarea automobilelor: înțelegerea șuruburilor de flanșă hexagonală GB 5787 (gradul B) și echivalenții globali-Zhejiang Zhongrui Auto Parts Co., Ltd.

În cadrul proiectării și fabricării auto, selectarea elementelor de fixare capabile să reziste la condiții solicitante este esențială. Șuruburile de flanșă hexagonală, în special cele specificate pentru o precizie mai mare (gradul B), sunt cruciale pentru conexiunile fiabile în structurile critice ale vehiculelor. Standardul național al Chinei GB 5787 - 1986 Definește un astfel de element de fixare: HEXAGON FLANGE BOLT - Gradul produsului B. Pentru profesioniștii automobiliari care aprovizionează la nivel mondial, înțelegerea relației sale tehnice cu standardele internaționale precum ISO și DIN este esențială pentru achizițiile sigure și pentru substituirea potențială.

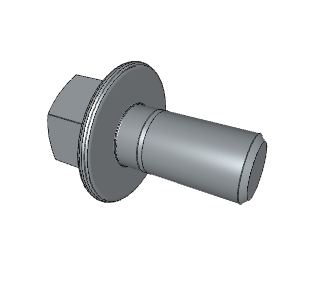

Ce este un șurub GB 5787?

GB 5787 - 1986 Specifică șuruburile de flanșă hexagonală fabricate la un nivel mai mare de precizie dimensională (gradul produsului B). Caracteristicile cheie care fac ca acest tip de șurub să fie valoros în automobile includ:

Flanșă integrată: Această bază largă, circulară sau hexagonală servește ca o șaibă încorporată, distribuind sarcina de prindere pe o suprafață de rulment mai mare. Acest lucru reduce stresul pe materialul fixat, mai ales important atunci când uniți componente fabricate din materiale mai moi sau cele cu găuri supradimensionate.

Cap de hexagon: Permite prindere și strângere sigură cu instrumente standard.

Produs Grad B: Indică toleranțe mai strânse la dimensiuni în comparație cu gradul C. Această precizie este adesea necesară pentru conexiuni structurale mai critice, unde este necesară o potrivire exactă.

Dimensiunea metrică probabilă: Ca standard național chinez, șuruburile GB 5787 sunt produse de obicei cu dimensiuni metrice.

Aceste caracteristici Poziția GB 5787 Șuruburi ca opțiune fiabilă pentru fixarea robustă și precisă în ansamblurile auto.

Înțelegerea standardelor internaționale: GB 5787 vs. ISO și DIN

Navigarea standardelor internaționale este esențială pentru aprovizionarea auto mondială. Pe baza analizei încrucișate, relațiile pentru GB 5787 - 1986 sunt următoarele:

ISO 4162: 2012 (internațional): GB 5787 - 1986 este considerat Echivalent la ISO 4162: 2012. Aceasta este o legătură tehnică critică. O desemnare „echivalentă” înseamnă că șuruburile fabricate la aceste două standarde împărtășesc aceeași formă fundamentală, potrivire și funcție. Se aplică caracteristicile dimensionale ale acestora, proprietățile mepoateice (presupunând aceeași clasă de proprietate precum 8.8, 10.9, etc.

DIN 6921: 2013 (germană): GB 5787 - 1986 este listat ca un Referinţă la DIN 6921: 2013. Un statut de „referință” implică o relație sau o asemănare, dar de obicei indică faptul că dimensiunile specifice, cerințele materiale, metodele de testare sau alte nuanțe tehnice pot diferi. În timp ce DIN 6921 este, de asemenea, un standard utilizat pe scară largă pentru șuruburile de flanșă hexagonală, în special în automobilele europene, schimbarea directă cu GB 5787 sau ISO 4162 nu ar trebui să fie presupusă fără o verificare atentă a specificațiilor tehnice specifice necesare pentru aplicație.

Pe baza datelor furnizate, relațiile cu alte standarde internaționale majore precum ANSI, ASME, AS, BS, EN și JIS pentru acest standard GB 5787 specific nu sunt indicate ca echivalente directe sau referințe în acest context.

De ce echivalența contează pentru aprovizionarea și înlocuirea automobilelor:

Pentru industria auto, optimizarea lanțului de aprovizionare și asigurarea disponibilității pieselor sunt cruciale. Echivalența GB 5787 la ISO 4162 oferă avantaje semnificative:

Flexibilitate îmbunătățită de aprovizionare: Producătorii de automobile și furnizorii lor pot furniza cu încredere șuruburi de flanșă hexagonală de la producătorii care aderă la GB 5787 sau ISO 4162. Aceasta extinde grupul de potențiali furnizori la nivel mondial, în special din regiunile de producție majore precum China, unde standardele GB sunt predominante.

Rezistență îmbunătățită a lanțului de aprovizionare: Având accesul la furnizori care produc standarde echivalente îmbunătățește capacitatea de a atenua riscurile asociate cu întreruperile regionale de aprovizionare sau limitările capacității.

Potențial pentru costuri și optimizare a timpului de plumb: Opțiunile mai largi ale furnizorilor pot duce la prețuri mai competitive și la perioade de plumb potențial mai scurte.

Justificare tehnică pentru înlocuire: Starea „echivalentă” oferă baza tehnică pentru utilizarea unui șurub GB 5787 ca înlocuitor direct pentru un șurub ISO 4162 (și invers) în majoritatea aplicațiilor auto, cu condiția ca clasa de proprietăți materiale (de exemplu, 8.8, 10.9) să îndeplinească, de asemenea, cerințele aplicației. Acest lucru simplifică validarea ingineriei pentru substituții.

Navigarea aplicațiilor DIN: În timp ce GB 5787 este doar o „referință” la DIN 6921, înțelegerea acestei relații îi ajută pe profesioniștii la achiziții să identifice produse potențial similare și să solicite diligența tehnică necesară să verifice dacă un șurub GB 5787 Bolt can să fie adaptat sau utilizat ca alternativă într -o aplicație specificată inițial pentru DIN 6921.

Aplicații auto specifice:

Șuruburile de flanșă hexagonală (gradul B), inclusiv cele care se conformează GB 5787 și ISO 4162 echivalent, sunt vitale în ansamblurile auto care necesită conexiuni robuste și precise, cum ar fi:

Conexiuni de șasiu și cadru: Securizarea elementelor structurale în care distribuția sarcinii și potrivirea precisă sunt importante.

Puncte de montare în suspensie: Atașarea componentelor precum brațele de control, legăturile sau parantezele la corpul vehiculului sau subframe, care necesită adesea precizie de gradul B.

Montare a motorului: Securizarea suporturilor de motor sau de transmisie în cazul în care distribuția vibrațiilor și a sarcinii sunt critice.

Ansambluri axe: Fixarea componentelor pe ax sau diferențial.

Componente de direcție: Conexiuni care necesită o prindere sigură și uneori aliniere precisă.

Considerații de înlocuire:

În timp ce echivalența dintre GB 5787 și ISO 4162 este puternică și pot fi adesea utilizate în mod interschimbabil în aplicațiile auto, înlocuirea responsabilă necesită confirmarea:

Clasa de proprietăți materiale: Asigurați -vă că gradul de rezistență al șurubului (de exemplu, 8.8, 10.9, 12.9) îndeplinește sau depășește specificația inițială.

Finisaj de suprafață: Confirmați că proprietățile de rezistență la coroziune sunt potrivite pentru mediul de aplicare.

Cerințe specifice aplicației: Pentru componente critice pentru siguranță, urmați întotdeauna îndrumările explicite ale producătorului de vehicule cu privire la piesele și procedurile de schimb.

Verificare pentru standarde de referință: Pentru aplicațiile concepute inițial pentru standarde în care GB 5787 este doar o „referință” (cum ar fi DIN 6921), sunt necesare revizuire tehnică și testare minuțioasă pentru a confirma adecvarea.
