În mediul exigent al ingineriei auto, unde vibrațiile și asamblarea precisă sunt considerații constante, selectarea elementului de fixare corect este esențială. Șurubul cu fir complet al capului hexagon cu fir de pas fin, standardizat în China ca GB/T 5785 - 2016 Pentru clasele de produs A și B, este o componentă cheie în aplicațiile care necesită conexiuni de înaltă performanță și fiabile. Pentru producătorii și furnizorii de automobile globale, înțelegerea echivalenței sale tehnice la standardele internaționale este vitală pentru optimizarea strategiilor de aprovizionare și pentru asigurarea rezistenței lanțului de aprovizionare.

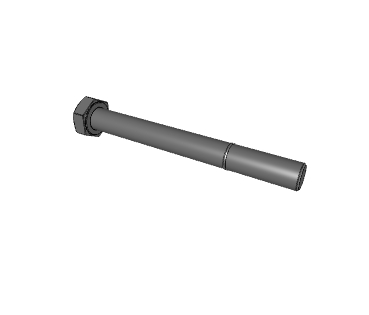

Ce este un șurub GB/T 5785?

GB/T 5785 Specifică șuruburile capului hexagonului care sunt complet filetate (firul rulează până la cap) și prezintă un fir metric de pas fin. Aceste șuruburi sunt clasificate sub clasele de produs A și B, care definesc toleranțele de fabricație (gradul A are toleranțe mai strânse decât gradul B, ceea ce îl face adecvat pentru aplicații de precizie). Caracteristicile cheie includ:

Capul hexagon standard: Proiectat pentru o strângere simplă și slăbire cu instrumente standard.

Fir complet: Oferă o implicare maximă a firului de -a lungul lungimii șurubului, oferind flexibilitate pentru lungimea de prindere și permițând utilizarea cu mai multe componente sau reglaje.

Fir metric fine de pas: Caracteristica definitorie. În comparație cu firele grosiere standard, firele de ton fine oferă:

Rezistență îmbunătățită la vibrații: Unghiul de helix mai mic asigură proprietăți superioare de auto-blocare, cruciale pentru menținerea integrității articulare sub sarcini dinamice în vehicule.

Reglare mai fină și control de preîncărcare: Permite o aplicare a cuplului mai precisă și controlul forței de prindere, esențiale pentru ansamblurile auto sensibile sau critice.

Gradele de produs A și B: Definiți precizia dimensională și abaterile formei, permițând selecția pe baza nivelului de precizie necesar pentru o aplicație auto specifică.

Aceste caracteristici fac ca șuruburile GB/T 5785 să fie ideale pentru ansamblurile auto în cazul în care vibrația este predominantă, spațiul ar putea fi limitat, iar este necesară o fixare fiabilă.

Echivalență tehnică globală: alinierea GB/T 5785 cu ISO, DIN, EN și JIS

Un avantaj semnificativ al GB/T 5785 pentru industria auto este gradul său ridicat de aliniere tehnică cu mai multe standarde internaționale majore. Pe baza datelor furnizate de referință încrucișată:

ISO 8765: 2022 (internațional): GB/T 5785 - 2016 este considerat Echivalent la ISO 8765: 2022. O desemnare „echivalentă” înseamnă că șuruburile fabricate la oricare dintre standard sunt proiectate pentru a fi interschimbabile în formă, potrivire și funcție, care îndeplinesc cerințele de proprietate mecanică dimensională și cheie similare pentru o anumită clasă de rezistență (de exemplu, 8.8, 10.9, 12.9).

EN ISO 8765: 2022 (european): GB/T 5785 este de asemenea listat ca Echivalent la EN ISO 8765: 2022. Acest standard european este armonizat cu versiunea ISO, consolidând intercambiabilitatea globală.

Din en ISO 8765: 2022 (germană/europeană): GB/t 5785 este considerat Echivalent la Din en ISO 8765: 2022. Standardele ISO din ISO sunt standarde europene armonizate cu ISO, confirmând în continuare o compatibilitate tehnică largă. Versiunea 2022 din ISO și EN indică o aliniere recentă.

JIS B 1181-2014 (japoneză): GB/t 5785 este listat ca un Referinţă la JIS B 1181-2014. Un statut de „referință” sugerează asemănare, dar nu garantat schimbul direct, fără verificarea atentă a dimensiunilor specifice, a toleranțelor, a nuelor de materiale sau a metodelor de testare, deoarece pot exista variații.

ANSI/ASME (SUA): Standardele ANSI/ASME sunt not listat ca echivalent sau referință. Acest lucru este tipic, deoarece standardele americane definesc adesea elementele de fixare ale seriei inch, sau chiar pentru elementele de fixare metrice, diferențele tehnice specifice de dimensiuni, profiluri de fir sau sisteme de gradare a materialelor (SAE/ASTM vs. ISO/EN/GB clase) poate prelua schimbarea directă a schimbului

De ce această echivalență tehnică este crucială pentru aprovizionarea auto și înlocuirea auto:

Pentru sectorul auto, unde eficiența, siguranța și lanțurile de aprovizionare globale sunt esențiale, echivalența tehnică documentată a GB/T 5785 la standardele internaționale majore oferă avantaje strategice semnificative:

Înlocuire fiabilă: Starea „echivalentă” confirmă faptul că șuruburile GB/T 5785, în special în clasele de produs A și B, pot înlocui din punct de vedere tehnic șuruburile făcute la ISO 8765, EN ISO 8765 și DIN EN ISO 8765 în numeroase aplicații auto. Acest lucru se datorează faptului că caracteristicile lor tehnice critice - în special firul metric de ton fin, proiectarea completă a firului, toleranțele dimensionale și proprietățile mecanice corespunzătoare pentru clasele de rezistență potrivite - sunt armonizate în aceste standarde.

Flexibilitate îmbunătățită de aprovizionare: Producătorii de automobile și furnizorii lor de nivel pot oferi cu încredere aceste șuruburi critice de ton fine dintr -un grup global mai larg de producători care aderă la oricare dintre aceste standarde echivalente. Acest lucru contribuie direct la creșterea rezistenței lanțului de aprovizionare și reduce dependența de regiuni unice sau furnizori.

Cost și disponibilitate optimizate: Accesul la o bază de aprovizionare mai largă, în special din regiuni de producție de mare capacitate precum China (unde GB/T este standardul național), poate duce la prețuri mai competitive și la o disponibilitate a materialelor și la o durată de plumb îmbunătățită.

Performanță constantă: Utilizarea șuruburilor fabricate la standarde echivalente asigură o formă constantă, potrivire și funcționare în ansamblurile auto, menținând rezistența vibrațiilor necesare și precizia de preîncărcare critică pentru performanța și siguranța vehiculului.

Aplicații auto specifice pentru șuruburi GB/T 5785:

GB/T 5785 HEXAGON HEAGH HEAD Full Full Fine Pitch Bolts (gradele A&B) sunt esențiale în aplicațiile auto, inclusiv:

Componente ale motorului: Securizarea pieselor în care vibrația este intensă și este necesară o preîncărcare precisă (de exemplu, anumite atașamente ale colecției, suporturi de senzori).

Ansambluri de transmisie: Sunt necesare componente de fixare în care sunt necesare rezistență la vibrații și reglare precisă.

Mecanisme de direcție: Conexiuni în cazul în care fixarea fiabilă, rezistentă la vibrații este esențială pentru siguranță și control precis.

Sisteme de frânare: Atașarea anumitor componente în cazul în care cuplul controlat și rezistența la slăbire sunt vitale.

Suporturi electronice sensibile: Securizarea unităților de control electronic (ECU) sau a senzorilor în cazul în care este necesară o forță de prindere precisă și constantă pentru a preveni deteriorarea sau problemele funcționale.

Orice aplicație care necesită o preîncărcare precisă: Pasul fin permite o reglare mai fină a cuplului de strângere.

Aplicații cu lungime de prindere limitată: Proiectarea completă a firului asigură implicarea chiar și cu materiale subțiri.

Considerații de înlocuire pentru profesioniștii auto:

În timp ce echivalența este puternică, luarea deciziilor informate este esențială atunci când se ia în considerare înlocuirea unui șurub dintr-un alt standard cu un șurub GB/T 5785 într-o aplicație auto:

Potriviți proprietățile mecanice: Asigurați -vă întotdeauna clasa de proprietăți (de exemplu, 8.8, 10.9, 12.9) a șurubului GB/t 5785 se potrivește cu rezistența la tracțiune necesară și rezistența la randament pentru aplicație, corelându -se cu standardul internațional pe care îl înlocuiește.

Verificați dimensiuni specifice: Dimensiuni critice de verificare dublă, în special pentru aplicațiile de gradul A Produs A care necesită o precizie mai mare, împotriva desenelor de inginerie sau a standardului inițial pentru a asigura o potrivire și funcționare adecvată.

Luați în considerare finisarea suprafeței: Asigurați -vă că finisarea suprafeței (de exemplu, placarea cu zinc, dacromet, oxidul negru) asigură o rezistență adecvată la coroziune și este compatibilă cu mediul auto.

Consultați Ingineria: Pentru aplicații sau substituții critice pentru siguranță care implică standarde „de referință” (cum ar fi JIS B 1181, unde pot exista diferențe) sau standarde în afara echivalenței de bază (cum ar fi ANSI/ASME), consultați întotdeauna cu ingineri auto calificați și efectuați testarea și validarea necesară.
