Perspective de lanț de aprovizionare auto: Ghid de selecție a proceselor de tratare a suprafeței și acoperire de fixare-Zhejiang Zhongrui Auto Parts Co., Ltd.

Acest articol se concentrează pe procesele de tratare și acoperire de suprafață pentru elemente de fixare, oferind o analiză aprofundată a cerințelor lor funcționale și oferind îndrumări specifice de selecție pentru a ajuta inginerii și profesioniștii în achiziții să ia decizii mai informate.

Analiza funcțională a tratamentelor de suprafață de fixare

Tratamentele de suprafață pentru elemente de fixare nu sunt doar pentru estetică; Mai important, acestea transmit proprietăți funcționale specifice pentru a îndeplini diverse medii de aplicații și cerințe de performanță. Funcțiile cheie includ:

Protecția împotriva coroziunii: Acesta este obiectivul principal. Elementele de fixare a metalelor (în special oțelul carbon) sunt predispuse la rugină în medii umede, cu sare, chimice sau alte medii corozive, ceea ce duce la o rezistență redusă, aspect compromis și chiar defecțiune funcțională. Straturile de tratare a suprafeței acționează ca o barieră fizică sau asigură protecție electrochimică (anod de sacrificiu) pentru a izola mediile corozive, extinzând semnificativ durata de viață a fixării.

Controlul frecării: Relația dintre cuplul aplicat în timpul strângerii și forța de prindere rezultată (preîncărcare) este influențată semnificativ de coeficientul de frecare. Acoperirile specifice (de exemplu, uleiul fosfat, acoperirile cu fulgi de zinc cu lubrifiant integrat) pot oferi un coeficient de frecare stabil și previzibil, asigurând o preîncărcare constantă pentru același cuplu aplicat, care este crucial pentru fiabilitatea articulațiilor critice.

Rezistența la uzură: în aplicațiile care implică asamblare/demontare frecventă sau mișcare relativă, firele de fixare și capetele pot fi udate. Anumite acoperiri dure (de exemplu, carburizare, nitring sau platforme specifice din aliaj) pot crește duritatea suprafeței și pot spori rezistența la uzură.

Atenuarea embrittlementului de hidrogen: elementele de fixare de înaltă rezistență (de obicei clasa de proprietate ≥ 10,9 sau SUA de gradul 8 și mai sus) sunt susceptibile la absorbția hidrogenului în timpul declanșării acidului și a proceselor de electroplație, ceea ce duce la o fractură întârziată (îmbrățișarea hidrogenului). Alegerea proceselor fără risc de îmbrățișare a hidrogenului (de exemplu, placare mecanică, acoperire cu fulgi de zinc) sau asigurarea coacerii adecvate de ameliorare a hidrogenului după placare este esențială pentru siguranța șuruburilor de înaltă rezistență.

Aspect și identificare: Tratamentele de suprafață pot oferi diferite culori și niveluri de luciu pentru a îndeplini cerințele estetice ale produsului. Culorile specifice (de exemplu, anumite culori de pasivare, culori de acoperire organică) sunt uneori folosite pentru a diferenția elementele de fixare a diferitelor specificații, materiale sau scopuri.

Conductivitate/izolație: Majoritatea acoperirilor metalice mențin o conductivitate electrică bună, potrivită pentru aplicațiile care necesită conexiune electrică (de exemplu, împământare). În schimb, unele acoperiri organice sau filme groase de pasivare pot oferi unele proprietăți izolatoare.

Îmbunătățirea aderenței: Anumite tratamente (cum ar fi fosfatul) pot oferi o suprafață poroasă aspră, care îmbunătățește aderența aplicațiilor ulterioare de vopsea sau adeziv.

Uitați-vă în profunzime asupra proceselor obișnuite de tratare/acoperire a suprafeței de fixare

Iată câteva procese de tratare a suprafeței de fixare și caracteristici ale acestora:

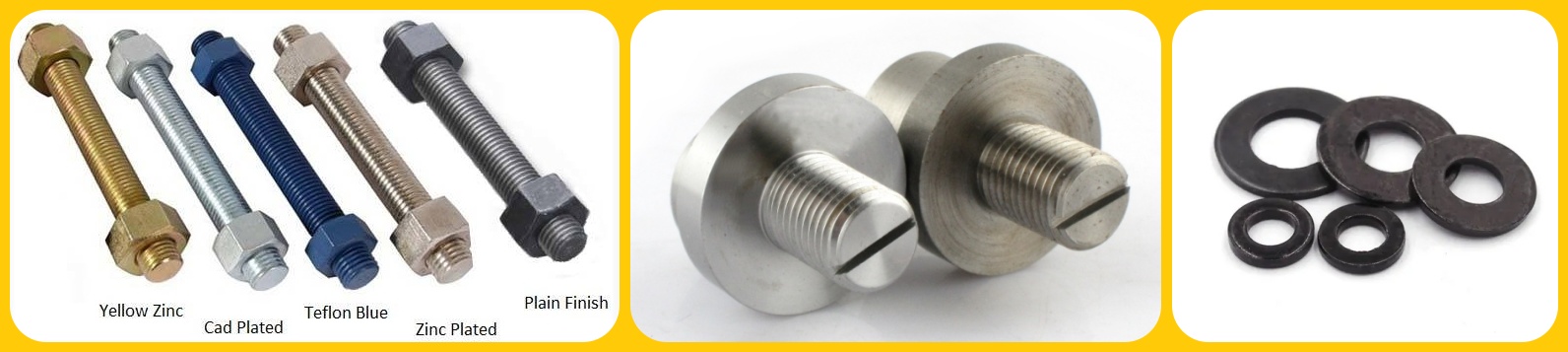

Electro-galvanizare / placare de zinc: Proces: Depunerea unui strat de zinc pe suprafața de fixare prin metode electrochimice. De obicei urmată de pasivare (cromat sau non-cromat) pentru a îmbunătăți rezistența și aspectul coroziunii (finisajele comune includ clar/albastru, galben iridescent, negru, drab de măsline). Caracteristici: costuri relativ mici, acoperire uniformă, aspect bun, oferă protecție de bază a coroziunii (anod de sacrificiu). Stratul de pasivare are impact semnificativ asupra rezistenței la coroziune. Riscul de îmbrățișare a hidrogenului; Coacerea de relief de hidrogen este necesară pentru piese de înaltă rezistență. Rezistența la coroziune: orele de testare moderate, neutre de sare (NSS), variază de obicei de la 24 de ore la 200H, în funcție de grosime și tip de pasivare. Coeficient de frecare: relativ ridicat și variabil, cu excepția cazului în care se aplică post-tratament specific (cum ar fi etanșanți/lubrifianți). Aplicații: medii interioare, utilizare industrială generală, interioare auto, electronice, aplicații cu cerințe de coroziune scăzute.

Galvanizarea la cald la cald (HDG): Proces: imersarea elementelor de fixare în zinc topit pentru a forma un strat gros care cuprinde aliaje de zinc-fier și zinc pur. Caracteristici: Acoperirea foarte groasă (de obicei> 40 μm), oferă o protecție excelentă a coroziunii pe termen lung, în special pentru medii exterioare dure. Suprafața este, în general, mai grea decât electroplarea și poate afecta potrivirea firului (necesită adesea piulițe supradimensionate sau alocații de fir). Procesul de temperatură ridicată elimină, în general, riscul de elaborare a hidrogenului. Costuri mai mari decât placarea cu zinc. Rezistența la coroziune: orele excelente, NSS ajung adesea la 500 ore la 1000H. Coeficient de frecare: mare și variabil. Aplicații: lucrări de oțel structural în aer liber, turnuri de transmisie a energiei electrice, balustrade de autostradă, rafturi pentru panouri solare, echipamente grele, aplicații care necesită protecție împotriva coroziunii pe viață lungă.

Placare mecanică: Proces: sudare la rece (impact) pulbere de zinc pe suprafața de fixare folosind mărgele de sticlă sau alte medii de impact într-un butoi rotativ. Caracteristici: uniformitate și adeziune bună a grosimii acoperirii. Avantaj cheie: Nu este risc de îmbrățișare a hidrogenului, ceea ce îl face ideal pentru elementele de fixare de înaltă rezistență. Rezistența la coroziune este similară cu sau puțin mai bună decât zincul electroplat de aceeași grosime. Rezistență la coroziune: moderat până la bun, în funcție de grosimea acoperirii. Coeficientul de frecare: similar cu zincul electroplat, poate fi modificat cu post-tratament. Aplicații: elemente de fixare de înaltă rezistență (de exemplu, șuruburi de clasa 10.9/12.9), părți sensibile la îmbrățișarea hidrogenului, componente din oțel cu arc.

Fosfat: proces: imersarea elementelor de fixare într -o soluție de fosfat pentru a forma un acoperire insolubilă de conversie a fosfatului (în mod obișnuit fosfat de zinc sau fosfat de mangan) prin reacție chimică. De obicei, necesită uleiuri ulterioare sau epilare pentru prevenirea și lubrifierea îmbunătățită a ruginii. Caracteristici: costuri reduse. Stratul fosfat în sine oferă o protecție limitată la rugină, dar oferă o bază excelentă pentru uleiuri, ceară sau vopsele. Fosfatul de mangan oferă o rezistență bună la uzură și proprietăți anti-gaze. Procesele de fosf al fosfatului prezintă, de asemenea, un risc de elaborare a hidrogenului (mai puțin decât electroplarea). Rezistența la coroziune: Singur (strat de fosfat singur), se bazează pe ulei/ceară preventiv la rugină ulterioară. Coeficient de frecare: Uleiul de fosfat poate oferi un coeficient de frecare scăzut și stabil, adesea utilizat acolo unde este necesară o preîncărcare precisă. Aplicații: ca bază pentru etanșarea sau vopsirea uleiului, componente ale motorului auto, articulații care necesită frecare stabilă, lubrifiere la formare la rece.

Acoperire cu fulgi de zinc (fulg de zinc aplicat neelectrolitic): Proces: Aplicarea unei vopsele care conține fulgi de zinc și/sau aluminiu pe suprafața de fixare prin metode de spray sau pulverizare, urmată de întărire (coacere). Brandurile tipice includ DaCromet®, Geomet®, Zintek®, Magni®. Caracteristici: oferă o protecție foarte mare la coroziune (efecte de auto-vindecare a barierei de sacrificiu). Obține o rezistență ridicată cu straturi subțiri (de obicei 8-15 μm). Niciun risc de îmbrățișare a hidrogenului, ideal pentru elementele de fixare de înaltă rezistență. Deseori include lubrifianți integrați pentru coeficienți de frecare stabili și controlați. Culorile sunt de obicei argintiu gri sau negru. Rezistența la coroziune: orele foarte mari, NSS variază în mod obișnuit de la 600h la 1500H. Coeficientul de frecare: poate fi controlat precis în intervale specifice (de exemplu, 0,09 - 0,15), după cum este necesar. Aplicații: industria auto (șasiu, piese structurale, sisteme de frânare), energie eoliană, utilaje de construcție, elemente de fixare de înaltă rezistență, aplicații care solicită o rezistență ridicată la coroziune, libertatea de elaborare a hidrogenului și controlul precis al cuplului.

Placare din aliaj (de exemplu, zinc-nichel): Proces: co-depunerea a două sau mai multe metale electrochimice, cum ar fi zinc și nichel (de obicei 12-15% Ni). De asemenea, necesită pasivare. Caracteristici: oferă o rezistență mai mare la coroziune și o rezistență mai bună la căldură decât placarea cu zinc pur. Potențial de coroziune galvanică inferioară atunci când este în contact cu aliajele de aluminiu. Aspect bun. Încă mai poartă risc de îmbrățișare a hidrogenului; Necesită coacerea de ameliorare a hidrogenului. Costuri mai mari decât placarea cu zinc pur. Rezistența la coroziune: orele ridicate, NSS variază de obicei de la 720 ore la 1000H. Coeficientul de frecare: depinde de pasivare și post-tratament. Aplicații: Automotive (în special sub capotă, contact cu piese din aluminiu), aerospațial, aplicații care necesită rezistență la coroziune la temperatură ridicată.

Acoperiri organice (de exemplu, epoxidice, PTFE): Proces: pulverizare sau rășini organice de acoperire cu dip (cum ar fi epoxid, poliuretan, PTFE) și vindecarea lor. Caracteristici: Oferiți o rezistență chimică excelentă și protecție împotriva coroziunii (efect de barieră). Disponibil în diferite culori. Acoperirile PTFE oferă proprietăți foarte scăzute de frecare și antiaderentă. Acoperirile mai groase ar putea afecta potrivirea dimensională. Rezistență la coroziune: foarte mare, în funcție de tipul de acoperire și grosimea. Coeficient de frecare: foarte scăzut pentru acoperirile PTFE. Variază pentru alte tipuri. Aplicații: echipamente de procesare chimică, inginerie marină, aplicații care necesită culori specifice, frecare scăzută sau rezistență chimică.

Pasivarea pentru oțel inoxidabil: proces: nu o „acoperire”, ci un tratament chimic (de obicei folosind acid nitric sau citric) pentru a îndepărta fier liber și alți contaminanți de pe suprafața din oțel inoxidabil și pentru a promova formarea unui strat de oxid de crom mai gros, mai uniform și mai inert, bogat în crom (film pasiv). Caracteristici: îmbunătățește rezistența inerentă a coroziunii din oțel inoxidabil, menținându -și aspectul metalic. Proces simplu și relativ scăzut. Rezistența la coroziune: îmbunătățește rezistența naturală la coroziune a oțelului inoxidabil. Coeficient de frecare: relativ mare. Aplicații: Toate tipurile de elemente de fixare din oțel inoxidabil, în special după prelucrare sau pentru aplicații care necesită o curățenie mai mare și o rezistență la coroziune.

Ghid de selecție specific pentru tratamente de suprafață de fixare

Selectarea tratamentului de suprafață adecvat necesită echilibrarea mediului de aplicație, a cerințelor de performanță, a costurilor și a reglementărilor:

Mediu de bază de coroziune interioară / scăzută: Cerințe: Prevenirea de bază a ruginii, aspect curat. Recomandări: placare cu zinc (limpede/albastru sau galben, grosime ≥ 5 μm) pasivare adecvată. Ulei de prevenire a ruginii fosfat dacă este sensibil la costuri.

Mediu general în aer liber / industrial (coroziune moderată): Cerințe: rezistență la vreme mai bună și prevenire a ruginii. Recomandări: placare mai groasă de zinc (≥ 8-12 μm) pasivare de înaltă performanță (de exemplu, pasivare cu strat gros), placare mecanică sau acoperire de fulg de zinc la nivel de bază.

Mediu dur în aer liber / marin / umiditate ridicată / chimică (coroziune ridicată): Cerințe: protecție pe termen lung, fiabilă a coroziunii.

Recomandări: Galvanizarea la cald la cald (HDG) (adecvat în cazul în care toleranța la potrivire a firului este mai puțin critică), acoperire cu fulgi de zinc de înaltă performanță (Geomet®, Zintek®, Magni®, etc.), placare din aliaj de zinc-nichel sau elemente de fixare a oțelului inoxidabil select direct (pasivarea recomandată). De asemenea, pot fi luate în considerare acoperirile organice (de exemplu, epoxid).

Elemente de fixare de înaltă rezistență (clasa de proprietate ≥ 10,9): Cerințe: Evitați riscul de elaborare a hidrogenului în timp ce satisfaceți nevoile de protecție împotriva coroziunii.

Recomandări: Prioritizează procesele fără risc de elaborare a hidrogenului: acoperire cu fulgi de zinc, placare mecanică. Dacă utilizați electroplarea (zinc sau zinc-nichel), asigurați coacerea completă și eficientă a hidrogenului în conformitate cu standardele, cu un control și validare strict al procesului. HDG nu prezintă, în general, riscul, dar fiți atenți la problemele de potrivire a firului.

Necesită controlul cuplului precis / coeficientul de frecare stabil: Cerințe: consistență ridicată în preîncărcare. Recomandări: ulei de fosfat/ceară, acoperiri cu fulgi de zinc cu lubrifianți integrați, placare cu zinc/zinc-nichel cu etanșante lubrifiante. Consultați întotdeauna datele furnizorilor pentru coeficientul de fricțiune (specificat de obicei în condiții de testare definite).

Mediu la temperaturi ridicate (de exemplu, compartimentul motorului): Cerințe: Stabilitatea acoperirii la temperaturi ridicate. Recomandări: placare din aliaj de zinc-nichel, anumite acoperiri specializate de fulgi de zinc, fosfat de mangan sau oțel rezistent la căldură/oțel inoxidabil rezistent la căldură. Performanța standard de placare a zincului se degradează la temperaturi mai ridicate (de exemplu,> 15 0 ∘ C).

Cerințe de aspect: Cerințe: culoare sau strălucire specifică. Recomandări: placare cu zinc diverse culori de pasivare (limpede/albastru, galben, negru), oxid negru, acoperire cu fulg de zinc (argintiu-gri/negru), acoperiri organice (diferite culori). Oțel inoxidabil pasivat pentru aspect metalic.

Necesită conductivitate electrică (de exemplu, împământare): Cerințe: rezistență la contact scăzută. Recomandări: Majoritatea acoperirilor metalice (zinc, zinc-nichel) oferă o conductivitate bună, dar rețineți că straturile de pasivare ar putea introduce o ușoară izolare. Evitați acoperirile organice groase. Asigurați -vă suprafețe de contact curate.
Contact cu metale diferite (de exemplu, aliaje de aluminiu): Cerințe: minimizați riscul de coroziune galvanică. Recomandări: placare din aliaj de zinc-nichel (potențial mai aproape de aluminiu), acoperiri cu fulgi de zinc (cei care conțin aluminiu oferă beneficii) sau folosesc șaibe izolatoare/acoperiri pentru izolare. Evitați contactul direct între oțel simplu/cupru și aluminiu.

Proprietăți și considerații cheie de tratare a suprafeței

Rezistența la coroziune: Definiție: Capacitatea de a rezista degradării mediului, măsurată în mod obișnuit prin orele de testare a spray -ului cu sare neutră (NSS) pe standarde precum ISO 9227. De exemplu, NSS 240H înseamnă că niciun nivel specificat de coroziune (de obicei rugina roșie) nu apare în 240 de ore într -o cameră standard de spray de sare. Selecție: Alegeți orele NSS adecvate pe baza categoriei de corozivitate a mediului de serviciu. General interior> 72H, umed/general în aer liber> 240h, medii dure> 600h sau chiar 1000H.

Grosimea acoperirii/depozitului: Definiție: Grosimea stratului de tratare a suprafeței, de obicei în micrometri (μm). Impact: afectează direct rezistența la coroziune, costul și potrivirea (în special pentru elementele de fixare filetate). Grosimea excesivă poate cauza probleme de asamblare. Standarde precum ISO 4042 specifică cerințele.

Coeficientul de frecare (COF / μ): Definiție: Parametrul care descrie frecarea dintre fire și sub cap în timpul strânsării. Impact: Determină forța de prindere (preîncărcare) obținută pentru un cuplu de strângere dat (t = k ⋅ f ⋅ d, unde k este strâns legat de COF). Un COF stabil și controlat este vital pentru fiabilitatea articulațiilor. Selecție: Pentru articulații critice, selectați acoperiri care oferă COF stabil (de exemplu, fulg de zinc, ulei de fosfat). Consultați sau testați gama COF (de obicei 0,08-0.20) pe baza cerințelor de proiectare.

Embrittlement de hidrogen (HE) Risc: Definiție: Oțelul de înaltă rezistență absoarbe hidrogenul în timpul fabricării sau placării, reducând ductilitatea și potențial ceea ce poate duce la o fractură fragilă întârziată neașteptată sub stres. Selecție: Pentru clasa de proprietate ≥ 10,9 (sau duritate ≥ 320 h V), prioritizează procesele fără risc (placare mecanică, fulg de zinc) sau asigură coacerea adecvată post-placare pe standarde (de exemplu, ISO 4042).

Adeziune și ductilitate: Definiție: Cât de bine se leagă acoperirea de metalul de bază și capacitatea sa de a rezista la fisurare sau decojire în timpul stresului/deformării. Selecție: Acoperirea trebuie să reziste la eforturi de instalare fără a scăpa. Evaluat prin teste precum teste de îndoire, impact sau de aderență încrucișată.

Rezistență la temperatură: Definiție: Temperatura maximă de funcționare la care acoperirea își menține proprietățile (în principal protecție împotriva coroziunii). Selecție: Alegeți pe baza temperaturii maxime a serviciului. Rețineți că unele acoperiri (cum ar fi pasivarea standard de placare a zincului) se degradează la temperaturi ridicate.

Cost: Definiție: Cheltuieli relative ale diferitelor procese de tratare a suprafeței. Selecție: Costul echilibrului cu cerințele de performanță. În general, placarea/fosfatul cu zinc sunt cu costuri mai mici, în timp ce HDG/Flake de Zinc/Zinc-Nichel sunt costuri mai mari.

Reglementări de mediu: Definiție: reguli precum ROH -urile UE (restricția substanțelor periculoase) și atingerea (înregistrarea, evaluarea, autorizarea și restricția substanțelor chimice 1) limitează utilizarea substanțelor precum cromul hexavalent (CR6) și cadmiu (CD).

Ca părți C critice în lanțul de aprovizionare cu fixare auto, gestionarea eficientă a știfturilor cu bilă este esențială pentru optimizarea eficienței generale a lanțului de aprovizionare. Înțelegem provocările pe care cumpărătorii și inginerii o confruntă în asigurarea aprovizionării stabile, reducerea costurilor și îmbunătățirea calității. Prin parteneriat cu noi, puteți:

Soludează achiziții: oferim soluții unice, reducând numerele furnizorilor și costurile de gestionare.
Optimizează gestionarea stocurilor: oferim servicii de livrare VMI (Vendor Managed Inventar) și JIT (just-in-time), asigurând furnizarea în timp util și reducerea acumulării de inventar.
Îmbunătățiți controlul calității: avem un sistem de producție certificat IATF 16949, asigurând calitatea produsului să îndeplinească cele mai înalte standarde.
Construiți parteneriate pe termen lung: ne-am angajat să stabilim parteneriate stabile pe termen lung cu clienții noștri, să abordăm în comun provocări ale lanțului de aprovizionare și să obținem beneficii reciproce.

Faceți cunoștință cu câțiva membri ai echipei noastre dedicate, gata să vă ajute:
Coco Chen, director al dezvoltării afacerilor: coco.chen@zjzrap.com
Freddie Xiao, manager de cont: freddie.xiao@zjzrap.com
Brian Xu, Asistent de vânzări tehnice: Brian.xu@zjzrap.com

Explorați capacitățile noastre și gama cuprinzătoare de produse: https://www.zjzrqc.com/product

Certificat IATF16949

Adresa HQ și fabrică:
Nr. 680, Ya'ao Road, Daqiao Town, Districtul Nanhu, Jiaxing City, provincia Zhejiang, China

Harta online pentru a vedea unde ne aflăm exact:
